Les progrès de l'Éclairage

Page précédente album                                                           Page suivante album
Cliquez sur une vignette si vous souhaitez aller directement à un sous-chapitre

Anciens accessoires en porcelaine et et bakélite	Etiquettes en corne (ivoire) sur tableau électrique	Porte-fusible avec fusibles en fil de plomb	Evolution au cours du XXème siècle

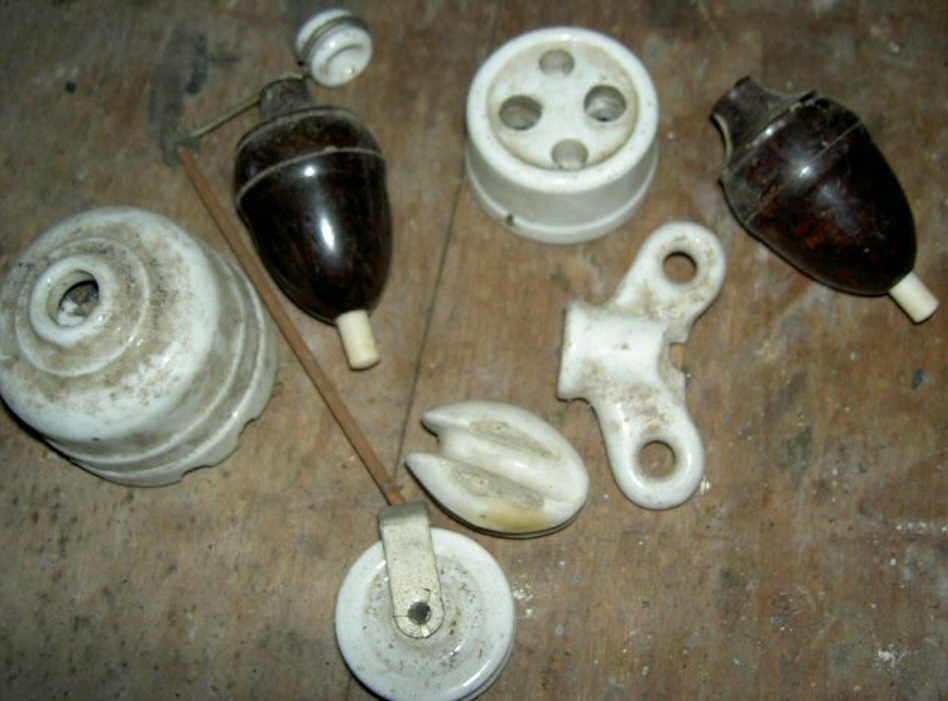

Les premiers accessoires électriques nécessitant une isolation parfaite, à une époque à laquelle les matières plastiques n'existaient pas, étaient presque toujours en porcelaine et bakélite.

Les interrupteurs appelés "poires" servaient essentiellement pour allumer les lampes  depuis "la tête de lit".

Haut de page

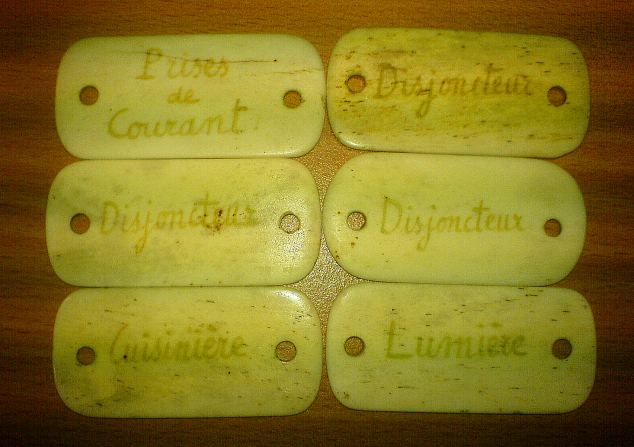

Ci-dessous des plaques isolantes en ... corne : ivoire ! ( merci à la détentrice de ces objets qui m'a permis la photo )

Haut de page

SOUVENIRS : Les plombs ont sauté ! ou les plombs ont fondu... Ce n'est pas le "compteur" (disjoncteur), va voir les plombs !

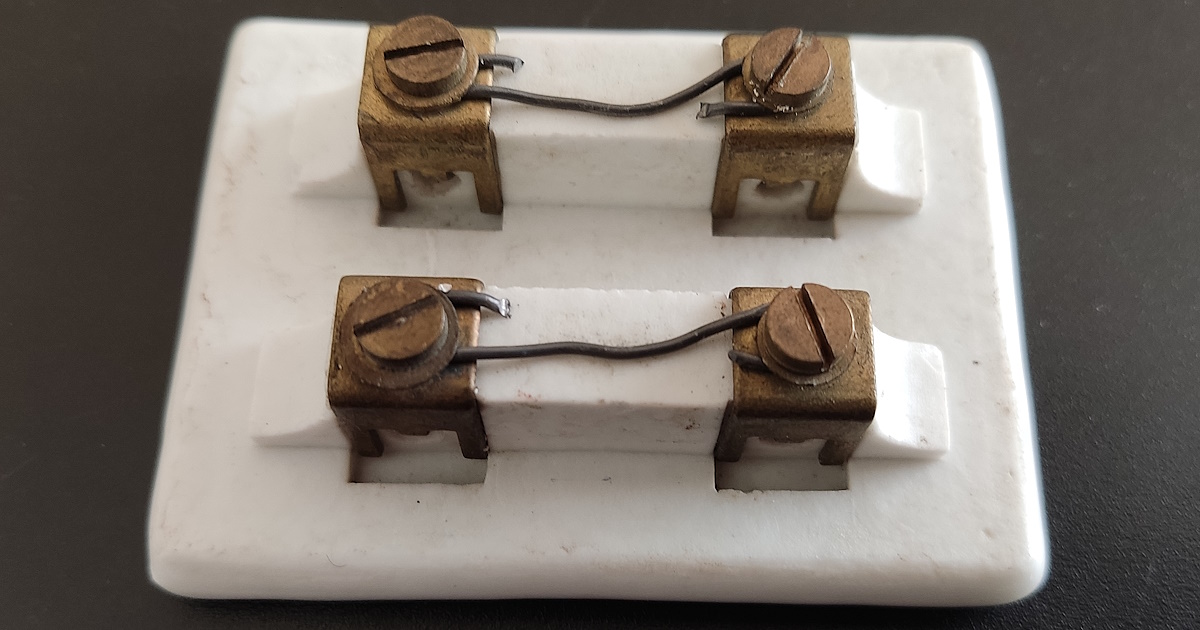

Porte-fusibles et fils de plombs ... la boîte n'était jamais loin ! C'était très fréquent !

Haut de page

Et on déroulait la longueur nécessaire pour faire le "S" et visser après avoir choisi la section correspondant à l'intensité	Puis sont arrivés les porte-fusibles de ce type	Sur lesquels on vissait sous les broches, ou, nouveauté, on pouvait parfois disposer de barettes	A l'exception d'un différentiel rajouté, le "tableau" de Papy-Louis était ainsi fait

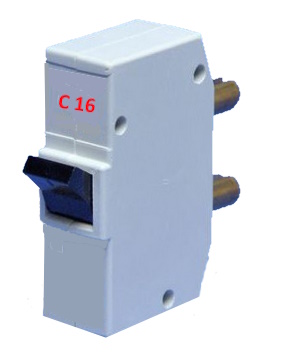

Certains ont pu connaître, voire posséder encore, ce type, à visser	Vers 1960, il était courant d'avoir des prises ou des interrupteurs avec fusible intégré, vissé.	Puis, les disjoncteurs automatiques (thermiques) sont arrivés finie la corvée du plomb !	Mais, souvent, encore à cette date, la seule protection différentielle était celle d'EDF, ici 650 mA ! Autrement dit protéger la ligne, oui, mais l'utilisateur, pas du tout.
Toutefois, on peut voir que ce compteur desservait du "220V", donc à puissance égale, l'intensité était deux fois moins importante que quelques années plus tôt, mais quand même, beaucoup trop dangereuse, sans compter que peu de prises prossédaient de fiche de terre... C'est d'ailleurs pour cette raison (diminuer l'intensité afin de diminuer les pertes en ligne) que la France est passée de 110V à 220V, progressivement, à partir de 1956 (l'Allemagne avait déjà du 220 pendant la guerre avec, parait-il pour éviter l'utilisation de matériels espions...). Pendant cette période de transition, l'EDF, founissait des transformateurs 220/110 afin de pouvoir utiliser les appareils existants. Certains d'ailleurs ont été conçus avec un inverseur pour choisir la tension. Dans cette période et depuis, les compteurs (on parlait de "bleu" ) étaient équpés de différentiels de 300mA . C'est mieux mais insuffisant pour protéger l'utilisateur.

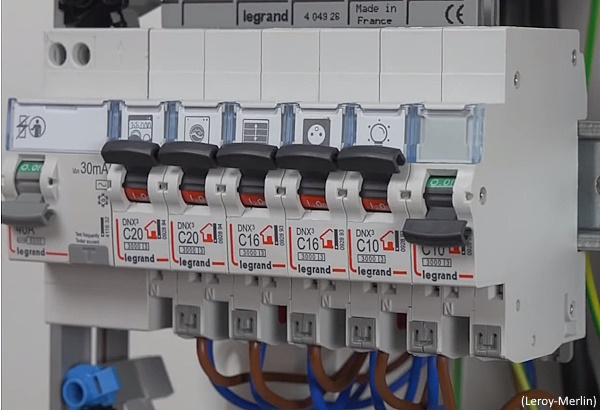

	Progressivement, et surtout grâce aux conditions imposées pour acheter et vendre des biens immobiliers, les tableaux électriques sont donc devenus normalisés avec des lignes séparées, des protections en intensité en fonction de chaque ligne, 32A, 20A, 16A, 10 A etc, par disjoncteurs bipolaires afin de couper phase et neutre en cas de disjonction, et surtout des différentiels protégeant la personne, la norme actuelle étant 30 mA, en particulier pour les pièces avec appareils ménagers et à eau.
